Ultrahangos átfolyásmérés
Ultrahangos vízmérők és átfolyásmérők
Mozgó alkatrész nélküli, nagy dinamikatartományú mérés — a lakossági fogyasztásméréstől a nagy átmérőjű hálózati áramlásmérésig.
Az ultrahangos vízmérő a hang terjedési idejének különbségéből határozza meg az áramló víz sebességét, mozgó alkatrész nélkül. Ez tartós, karbantartásigény nélküli mérést, széles mérési tartományt és pontos kisáramlás-érzékelést jelent — ezért terjed gyorsan mind a lakossági, mind a hálózati és ipari alkalmazásokban.
Működés
Hogyan mér az ultrahangos vízmérő?
A mérő két, egymással szemben elhelyezett érzékelője felváltva küld ultrahang-jelet. Az árammal egyező irányú jel gyorsabban, a szemközti lassabban ér célba; a terjedési idők különbsége arányos az áramlási sebességgel. A GWF digitális jelfeldolgozása a legkisebb időkülönbséget is érzékeli, így a kis áramlások is pontosan mérhetők.
A többutas kivitel (pl. DUCTUS) egyszerre több síkban méri a sebességprofilt, ezért örvénylő (swirl) vagy aszimmetrikus áramlásnál is megőrzi a pontosságát — ott is, ahol a hagyományos mérők jelentős hibát adnának.
Portfólió
GWF ultrahangos mérők egy táblázatban
| Termék | Méret / közeg | Elv | Pontosság | Alkalmazás |
|---|---|---|---|---|

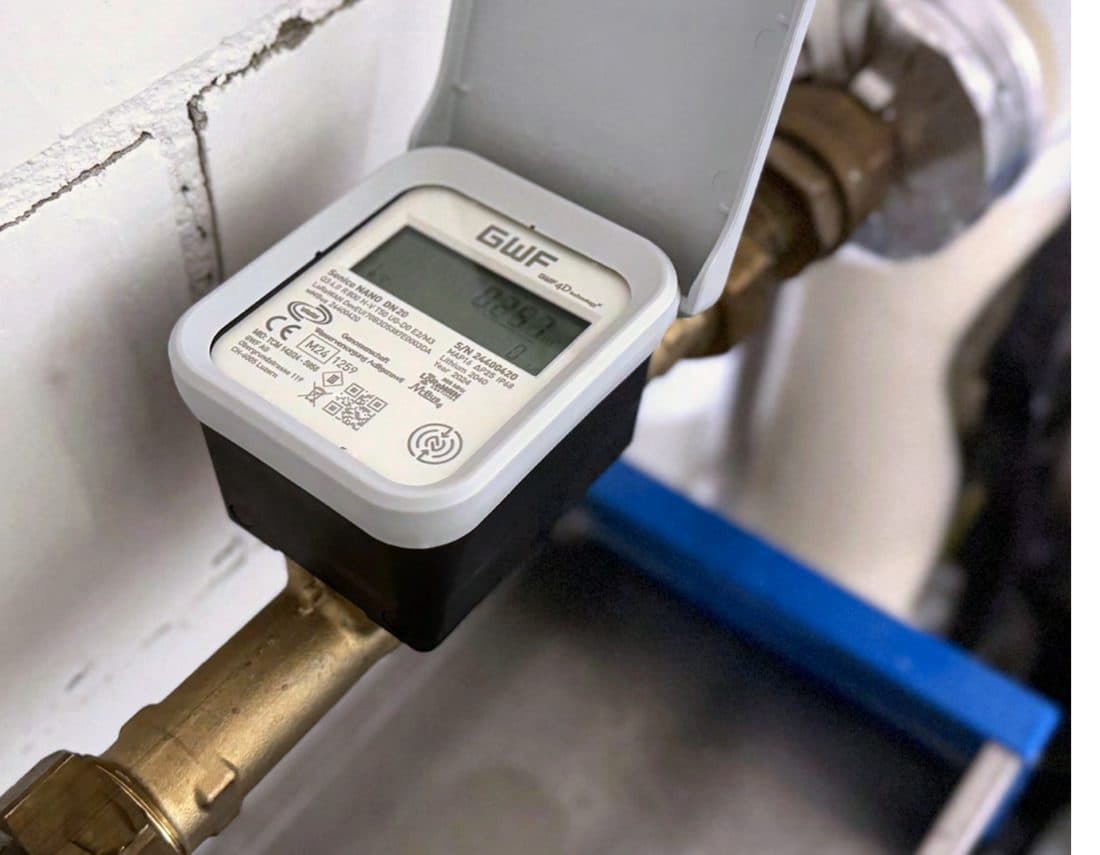

| SONICO NANO | DN15–40 | Statikus ultrahang | MID R≤2000 | Lakossági / ipari almérés |

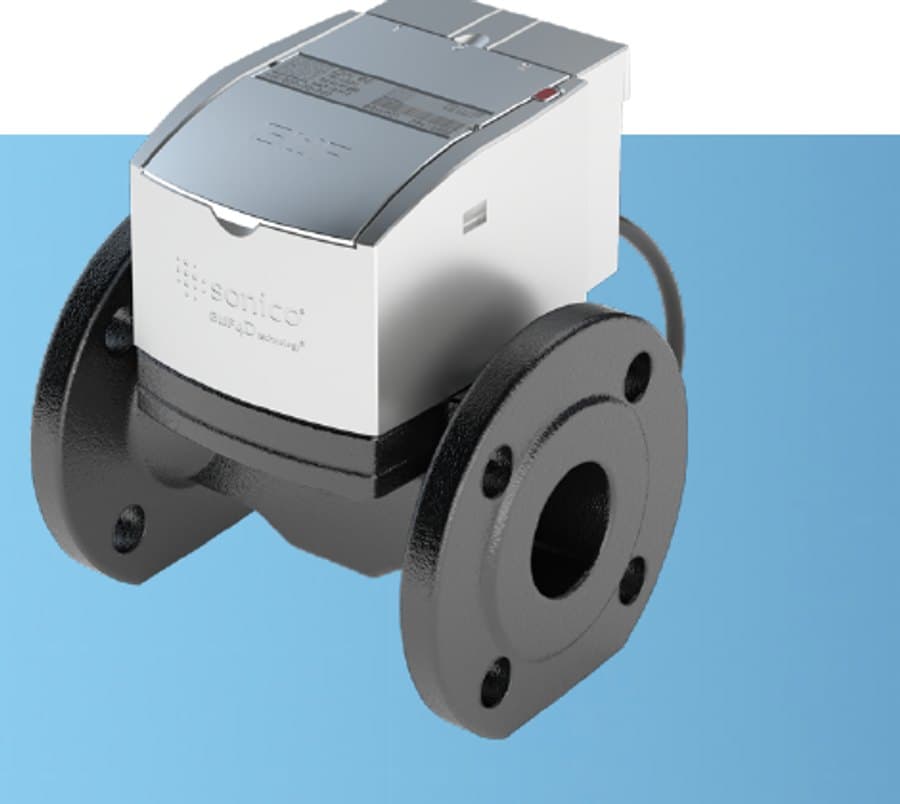

| SONICO EDGE | DN50–300 | Inline 4D ultrahang | R1000, ±2 % | Hálózati fő- és zónamérés |

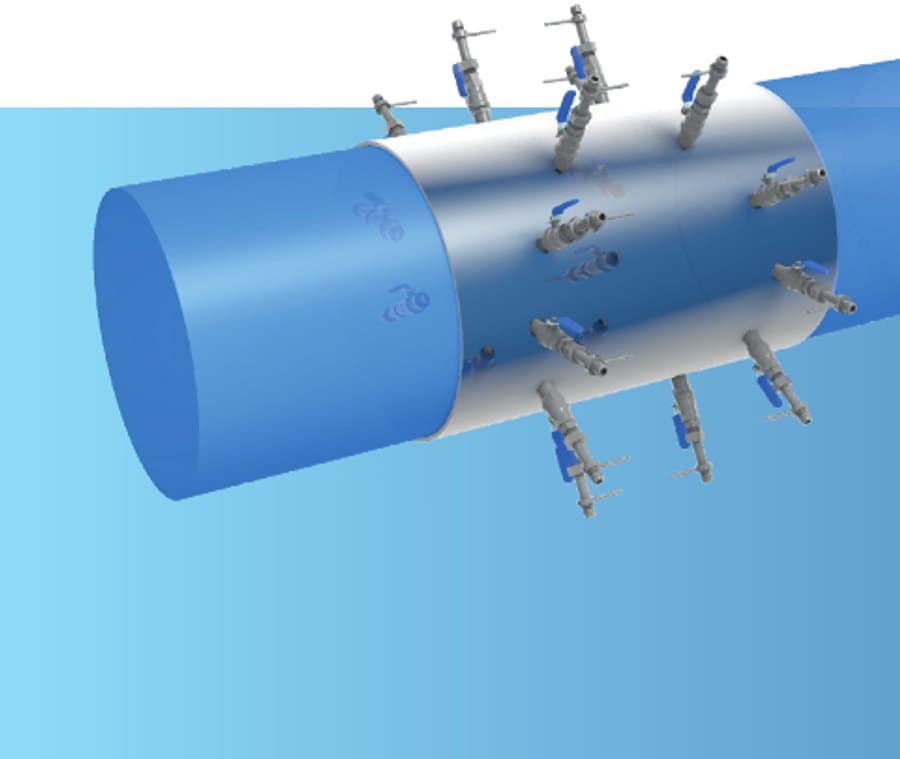

| DUCTUS | DN100–10 000 | Többutas transit-time | ±0,15 % | Nyomócső, vízerőmű, ipar |
| KANALIS | csatorna | Nyílt szelvény ToF | — | Szennyvíz, részben telt cső |
| Q-Eye Radar / PSC | nyílt csatorna | Radar / permanens szenzor | — | Öntözés, belvíz, csatorna |
GYIK
Gyakori kérdések
Hogyan működik az ultrahangos (transit-time) vízmérés?+
A mérő két érzékelője ultrahang-impulzusokat küld egymásnak árammal szemben és árammal együtt. Az áramló víz felgyorsítja az árammal egyező, és lassítja a szemközti impulzust; a két terjedési idő különbségéből a mérő nagy pontossággal kiszámolja az áramlási sebességet, abból pedig a térfogatáramot. Nincs mozgó alkatrész, ezért nincs kopás.
Miért válasszunk ultrahangos vízmérőt mechanikus helyett?+
Az ultrahangos mérőben nincs mozgó alkatrész, így nem kopik, a pontossága a teljes élettartam alatt stabil marad, és kis áramlásoknál is megbízhatóan mér (nagy dinamikatartomány). Emellett kétirányú mérésre, beépített hőmérséklet- és riasztásfunkciókra, valamint digitális távleolvasásra is képes.
Kell-e egyenes csőszakasz az ultrahangos mérő elé?+
A hagyományos mérők érzékenyek a beépítésre, ezért egyenes szakaszt igényelnek. A GWF SONICO EDGE 4D-technológiája és a DUCTUS sebességprofil-korrekciója viszont közvetlenül könyök, szelep vagy szivattyú után is pontosan mér, így jelentős beépítési költséget takarít meg.
Milyen távleolvasási módokat támogatnak a GWF ultrahangos mérők?+
A közeg- és feladattípustól függően LoRaWAN, wireless M-Bus és NB-IoT rádiós leolvasás, valamint Modbus (RTU/TCP), impulzus- és 4–20 mA kimenetek is elérhetők. Így a mérők a meglévő távleolvasó és SCADA rendszerekbe is integrálhatók.
Kérjen ajánlatot vagy szakértői konzultációt
Mondja el, milyen alkalmazáshoz keres mérőt — mérnökcsapatunk segít a megfelelő GWF megoldás kiválasztásában, az adatkommunikációban és a meglévő rendszerekbe (SCADA, adattárház, ESG) integrálásában.
